Pomiary instalacji elektrycznej: napięcie, ciągłość PE, biegunowość i dlaczego mierzy się, zanim się dotknie

Elektrycy mają zasadę: obwód jest pod napięciem, dopóki nie udowodnisz, że nie jest. Nie „dopóki nie wyłączysz eski” i nie „dopóki opis w rozdzielnicy tak mówi”. Udowodnisz, przyrządem. Ten artykuł wyjaśnia, co pokazują typowe pomiary instalacji i po co każdy z nich jest. Nie jest instrukcją pracy przy własnej instalacji: do tego potrzebne są przeszkolenie, właściwe przyrządy i świadectwo kwalifikacyjne.

Dlaczego „wyłączyłem eskę” nie wystarcza

Wyłączenie wyłącznika opisanego jako „kuchnia” zostawia obwód pod napięciem częściej, niż się wydaje:

• opisy w rozdzielnicy są błędne albo obwód przedłużono z innego;
• pożyczony lub wspólny przewód neutralny przewodzi prąd obwodu, który nadal pracuje, więc „martwy” neutralny wcale nie jest martwy;
• łącznik albo wyłącznik stoi w przewodzie neutralnym zamiast fazowym, więc obwód jest wyłączony, ale pod napięciem;
• istnieje drugie źródło: agregat, falownik fotowoltaiczny albo zasilanie z innej rozdzielnicy.

Dlatego zasady bezpiecznej pracy według PN-EN 50110-1 zawierają zawsze te same kroki: wyłącz, zabezpiecz przed ponownym załączeniem, sprawdź brak napięcia i dopiero wtedy pracuj (w pełnej wersji także uziemienie i zwarcie oraz osłonięcie sąsiednich części pod napięciem).

Właściwy przyrząd do sprawdzania braku napięcia

Brak napięcia sprawdza się dwubiegunowym wskaźnikiem napięcia (PN-EN 61243-3) albo multimetrem przeznaczonym do pomiarów w instalacjach (kategoria CAT III lub CAT IV na odpowiednie napięcie), z przewodami z bezpiecznikami i osłoniętymi sondami.

Dwa nawyki są ważniejsze niż marka:

1. Sprawdź przyrząd na znanym źródle napięcia przed pomiarem i po nim. Wskaźnik, który pokazuje 0 V, może być po prostu zepsuty.
2. Mierz wszystkie pary: L–N, L–PE i N–PE. Sam pomiar L–N nie wykryje fazy, która ma napięcie względem ziemi.

Bezstykowy „długopis” do wykrywania napięcia przydaje się do wstępnego rozpoznania, ale nie dowodzi braku napięcia.

Odczyt napięć między L, N i PE

W sprawnym obwodzie jednofazowym 230 V trzy odczyty wyglądają tak:

Między	Odczyt w sprawnym obwodzie	Co sugeruje inny odczyt
L i N	ok. 230 V	0 V: napięcie nie dochodzi do tego miejsca albo przerwany jest neutralny
L i PE	ok. 230 V	0 V lub dużo mniej: brak lub przerwa przewodu ochronnego
N i PE	bliskie 0 V, kilka woltów pod obciążeniem	Dziesiątki woltów i więcej: przerwany neutralny, przerwa w PEN albo poważna usterka

W obwodzie trójfazowym napięcie między fazami wynosi około 400 V. Na egzaminie ELE.02 zdarzają się właśnie takie zadania: zmierzyć L1–N, L2–N, L3–N i napięcia międzyfazowe w gnieździe trójfazowym.

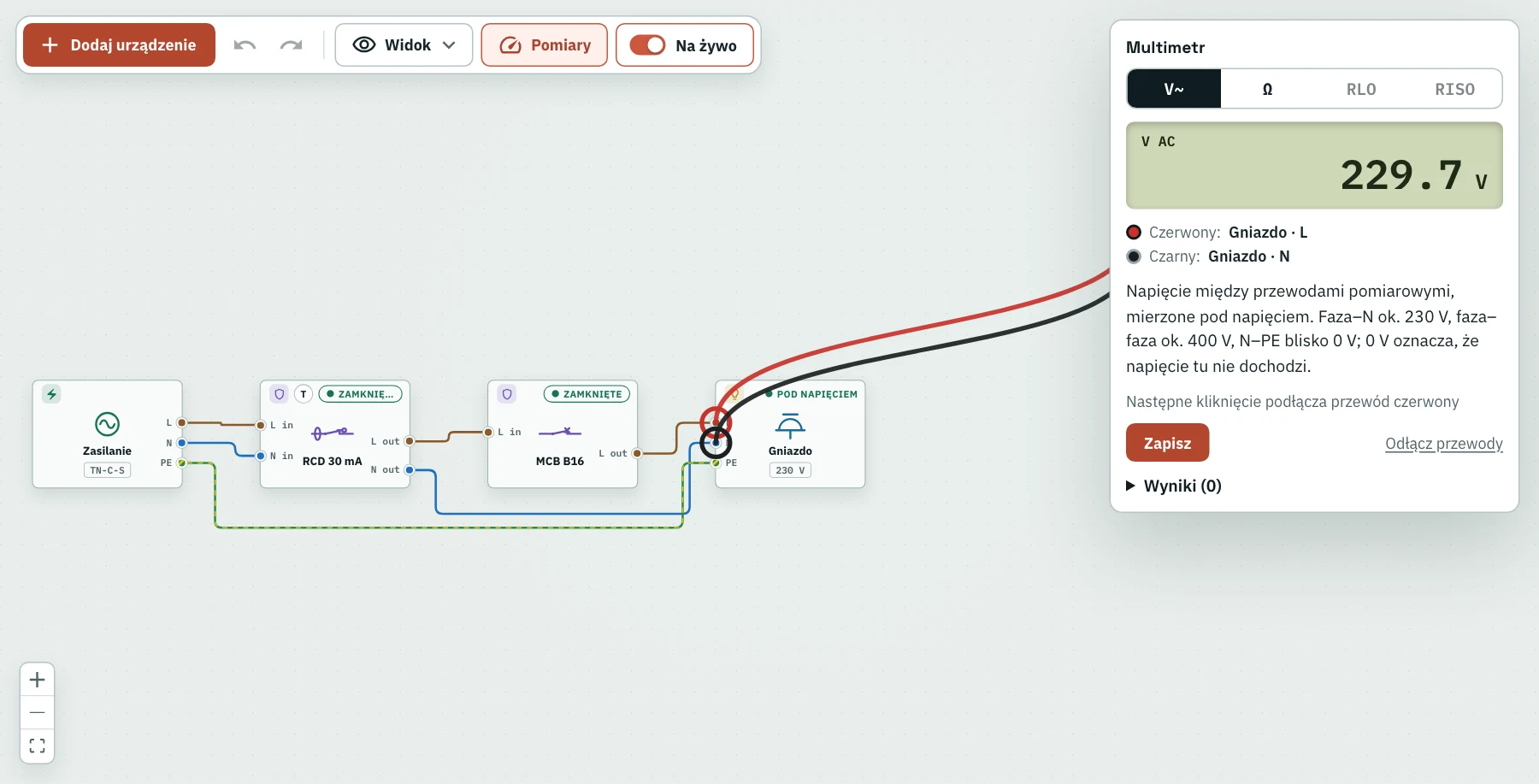

Tryb pomiarów: przewody multimetru na zaciskach L i N gniazda pokazują około 230 V. Czarny przewód przełożony na PE powinien pokazać prawie tyle samo; między N a PE blisko 0 V.

Rezystancja i ciągłość: tylko w obwodach bez napięcia

Zakres Ω multimetru podaje własny, niewielki prąd i mierzy wynik. Ma to sens tylko w obwodzie bez napięcia. Jeśli między sondami jest napięcie, odczyt nic nie znaczy, a tani miernik może się uszkodzić. Dobry miernik ostrzeże.

W obwodzie bez napięcia:

• ciągły przewód daje ułamek oma;
• odbiornik, np. grzałka, daje własną rezystancję;
• OL (poza zakresem) oznacza, że nic nie łączy tych dwóch punktów: obwód jest przerwany.

Do pomiarów odbiorczych multimetr nie wystarczy. Ciągłość przewodów ochronnych mierzy się prądem co najmniej 200 mA (PN-EN 61557-4), bo połączenie trzymające się na jednym drucie przepuści mały prąd multimetru. Rezystancję izolacji mierzy się napięciem stałym, zwykle 500 V dla obwodów 230/400 V. Oba pomiary wykonuje się miernikiem instalacyjnym.

Pomiary odbiorcze instalacji

PN-HD 60364-6 podaje sprawdzenia nowej instalacji w kolejności od prób bez napięcia do prób pod napięciem:

Pomiar	Zasilanie	Co udowadnia
Ciągłość przewodów ochronnych	wyłączone	Każdy zacisk PE naprawdę łączy się z główną szyną uziemiającą, z małą rezystancją
Rezystancja izolacji	wyłączone	Brak połączeń między przewodami i do ziemi; co najmniej 1 MΩ przy 500 V DC dla obwodów 230/400 V
Biegunowość	wyłączone lub załączone	Łączniki i urządzenia jednobiegunowe są w przewodzie fazowym, nie neutralnym
Impedancja pętli zwarcia	załączone	Prąd zwarcia jest dość duży, by zabezpieczenie wyłączyło na czas
Działanie wyłączników różnicowoprądowych	załączone	Każda różnicówka zadziała w wymaganym czasie przy znamionowym prądzie różnicowym
Próby działania	załączone	Łączniki, przyciski TEST i sterowanie działają zgodnie z przeznaczeniem

Oprócz pomiarów odbiorczych prawo budowlane wymaga okresowej kontroli instalacji elektrycznej co najmniej raz na pięć lat. Protokół podpisuje osoba z uprawnieniami do wykonywania pomiarów.

Biegunowość: dlaczego zamiana L i N jest groźna

Zamień fazę z neutralnym w gnieździe albo przy lampie, a w większości przypadków wszystko nadal działa. Lampa świeci, czajnik gotuje. I właśnie w tym problem:

• Łączniki jednobiegunowe w urządzeniach i oprawach przerywają teraz przewód neutralny. Urządzenie jest wyłączone, ale jego wnętrze pozostaje pod napięciem.
• W oprawce gwintowej E27 gwint, którego można dotknąć przy wymianie żarówki, jest pod napięciem zamiast styku środkowego.
• Bezpiecznik lub wyłącznik jednobiegunowy w przewodzie neutralnym otworzyłby obwód przy zwarciu, zostawiając go pod napięciem.

Wiele wtyczek, np. płaską wtyczkę Euro, można włożyć w dwóch położeniach, więc urządzenia projektuje się tak, by były bezpieczne przy każdej biegunowości. Instalacja stała to co innego: łączniki i zabezpieczenia muszą zawsze być w przewodzie fazowym. To właśnie sprawdza próba biegunowości.

Ćwicz pomiary bez ryzyka

WireWhy ma tryb Pomiary z przyrządami, jakich używa elektryk. Przypnij czerwoną i czarną sondę multimetru do dowolnych dwóch zacisków, żeby zmierzyć napięcie przemienne albo rezystancję; wyłącz mierzoną część i zobacz, jak zmienia się odczyt; zostaw obwód pod napięciem na zakresie Ω, a miernik ostrzeże cię jak prawdziwy. Miernik instalacyjny mierzy ciągłość przewodów ochronnych prądem 200 mA i rezystancję izolacji napięciem 500 V DC, a gdy znajdzie napięcie, odmawia pomiaru. Każdy odczyt możesz zapisać w tabeli wyników w kolejności PN-HD 60364-6, z wymaganiem i oceną, tak jak w protokole na egzaminie ELE.02.

Otwórz WireWhy na wirewhy.com/pl, zbuduj małą rozdzielnicę i zmierz ją. Żeby lepiej rozumieć odczyty, przeczytaj też Układy sieci TN-C-S, TN-S i TT po ludzku i Dlaczego wybija różnicówka?
