Medições na instalação elétrica: tensão, continuidade, polaridade e por que se mede antes de tocar
O que a leitura do multímetro entre fase, neutro e terra significa, por que um disjuntor desligado não prova que o circuito está desenergizado, o que verificam os ensaios de continuidade e isolação e por que fase e neutro invertidos deixam aparelhos energizados mesmo desligados.
Eletricista experiente repete: o circuito está energizado até você provar que não está. Não até desligar o disjuntor, não até a etiqueta dizer. Provar, com instrumento. Este artigo explica o que as medições usuais numa instalação mostram e por que cada uma existe. Não é um passo a passo para mexer na sua própria instalação: isso exige formação, instrumentos adequados e, pela NR-10, profissional qualificado e autorizado.
Por que “o disjuntor está desligado” não basta
Desligar o disjuntor marcado “cozinha” deixa o circuito energizado com mais frequência do que se imagina:
- as etiquetas do quadro estão erradas, ou o circuito foi puxado de outro;
- um neutro compartilhado ou “emprestado” conduz a corrente de um circuito que continua ligado, então o neutro “morto” não está morto;
- o interruptor ou o disjuntor está no neutro em vez da fase, então o circuito está desligado, mas energizado;
- existe uma segunda fonte: gerador, inversor fotovoltaico ou alimentação vinda de outro quadro.
Por isso a NR-10 define a desenergização como uma sequência: seccionamento; impedimento de reenergização; constatação da ausência de tensão; instalação de aterramento temporário com equipotencialização; proteção dos elementos energizados na zona controlada; e sinalização de impedimento de reenergização.
O instrumento certo para constatar ausência de tensão
Profissionais usam um detector de tensão de dois polos ou um multímetro próprio para instalações (categoria CAT III ou CAT IV na tensão envolvida), com pontas de prova protegidas e cabos com fusível.
Dois hábitos valem mais do que a marca:
- Teste o instrumento numa fonte sabidamente energizada antes e depois da medição. Um aparelho que mostra 0 V pode simplesmente estar com defeito.
- Meça todas as combinações: fase–neutro, fase–terra e neutro–terra. Só fase–neutro não revela uma fase energizada em relação à terra.
A chave de teste “caneta neon” e o detector sem contato servem como primeira indicação, mas não provam ausência de tensão.
Lendo tensões entre fase, neutro e terra
Num circuito monofásico sadio, as três leituras ficam assim (use 220 V onde a tensão fase–neutro da sua região for 220 V):
| Entre | Leitura normal | O que uma leitura diferente sugere |
|---|---|---|
| Fase e neutro | cerca de 127 V | 0 V: a tensão não chega a esse ponto, ou o neutro está aberto |
| Fase e terra | cerca de 127 V | 0 V ou bem menos: condutor de proteção ausente ou interrompido |
| Neutro e terra | perto de 0 V, alguns volts com carga | Dezenas de volts ou mais: neutro rompido, PEN rompido ou falha grave |
Entre duas fases, numa rede 127/220 V, mede-se cerca de 220 V; numa rede 220/380 V, cerca de 380 V.

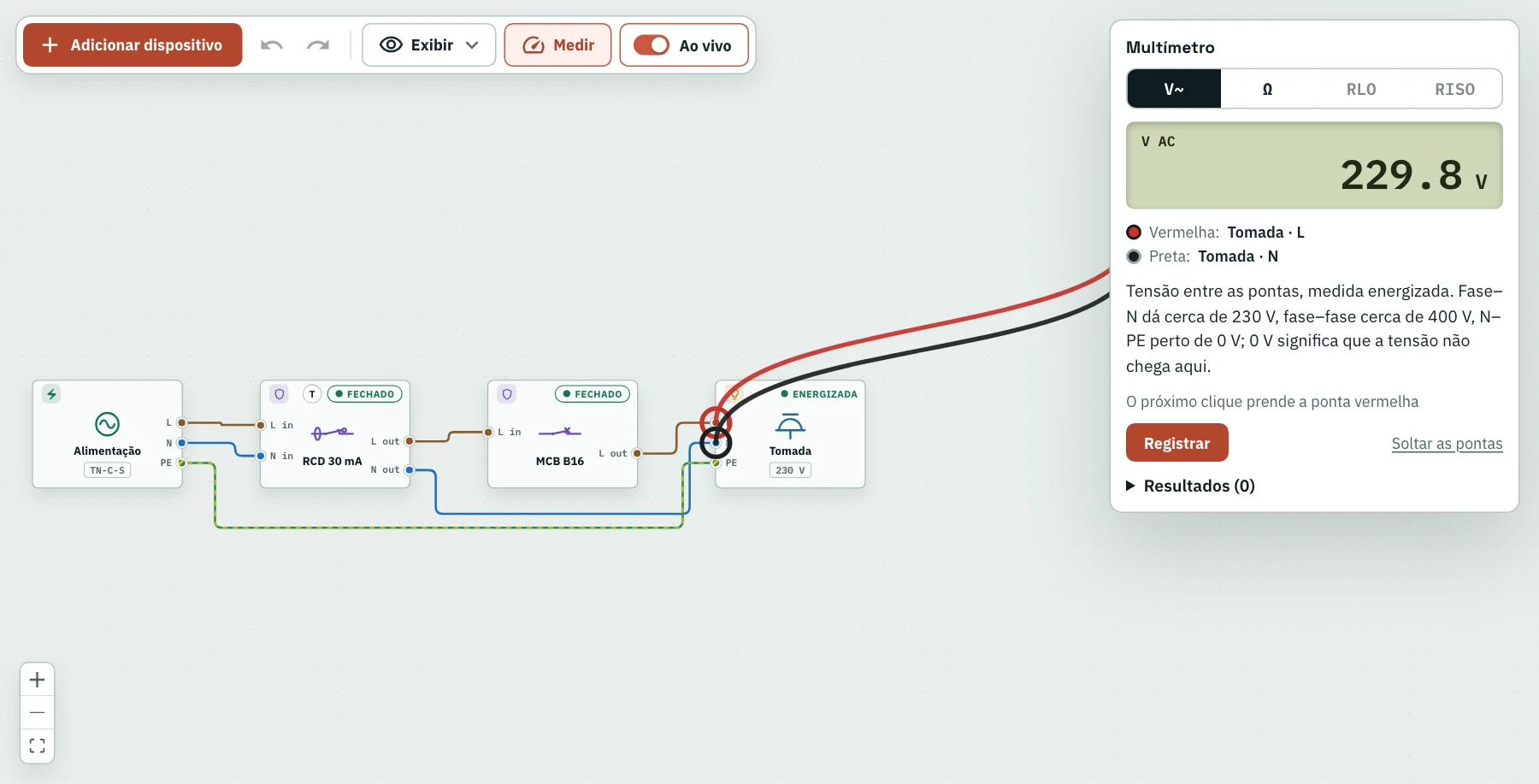

Modo de medição: as pontas do multímetro em L e N de uma tomada leem cerca de 230 V. Com a ponta preta no PE, a leitura deve ser quase a mesma; entre N e PE, perto de 0 V.
Resistência e continuidade: só com o circuito desenergizado
Na escala de Ω, o multímetro injeta uma pequena corrente própria e mede o resultado. Isso só faz sentido num circuito sem tensão. Com tensão entre as pontas, a leitura não significa nada, e um multímetro barato pode queimar. Um bom avisa.
Num circuito desenergizado:
- um condutor contínuo mostra frações de ohm;
- uma carga, como a resistência de um aquecedor, mostra a própria resistência;
- OL (fora de escala) significa que nada liga os dois pontos: o circuito está aberto.
Para verificar uma instalação, o multímetro não basta. A continuidade dos condutores de proteção é medida com pelo menos 200 mA (IEC 61557-4), porque uma ligação presa por um único fio ainda deixa passar a corrente minúscula do multímetro. A resistência de isolamento exige tensão contínua, normalmente 500 V para circuitos de baixa tensão comuns. As duas medições são feitas com um instrumento próprio, o megômetro ou o testador de instalações.
Os ensaios de uma instalação
A seção 7 da NBR 5410 (verificação final), assim como a IEC 60364-6, pede inspeção visual e ensaios, dos que se fazem sem tensão aos que exigem tensão:
| Ensaio | Alimentação | O que prova |
|---|---|---|
| Continuidade dos condutores de proteção | desligada | Cada terminal de terra está mesmo ligado ao barramento de equipotencialização, com baixa resistência |
| Resistência de isolamento | desligada | Não há ligação entre condutores nem para a terra; mínimo fixado pela norma (a IEC 60364-6 pede 1 MΩ a 500 V CC) |
| Polaridade | desligada ou ligada | Interruptores e dispositivos unipolares estão na fase, não no neutro |
| Seccionamento automático (impedância do laço) | ligada | A corrente de falta é grande o bastante para o dispositivo desligar a tempo |
| Funcionamento do DR | ligada | Cada DR atua no tempo exigido com sua corrente nominal |
| Ensaios de funcionamento | ligada | Interruptores, botões de teste e comandos funcionam como previsto |
Polaridade: por que fase e neutro trocados são perigosos
Troque fase e neutro numa luminária e, na maioria dos casos, tudo continua funcionando. A lâmpada acende. Esse é justamente o problema:
- Interruptores unipolares de aparelhos e luminárias passam a interromper o neutro. O aparelho está desligado, mas o interior continua energizado.
- No soquete de rosca E27, a rosca, que se pode tocar ao trocar a lâmpada, fica energizada em vez do contato central.
- Um fusível ou disjuntor unipolar no neutro abriria o circuito numa falta e o deixaria energizado.
Muitos plugues entram nos dois sentidos, então os aparelhos são projetados para serem seguros com qualquer polaridade. A instalação fixa é diferente: interruptores e proteções ficam sempre na fase. É isso que o ensaio de polaridade verifica.
Pratique as medições sem risco
O WireWhy tem um modo Medir com os instrumentos que o eletricista usa. Prenda as pontas vermelha e preta do multímetro em quaisquer dois bornes para medir tensão alternada ou resistência; desligue a parte medida e veja a leitura mudar; deixe o circuito energizado na escala de Ω e o multímetro avisa, como um real. O testador de instalações mede a continuidade dos condutores de proteção com 200 mA e a resistência de isolamento com 500 V CC, e se recusa a testar quando encontra tensão. Cada leitura pode ser registrada numa tabela de resultados na ordem da IEC 60364-6, com o limite e a avaliação.
Abra o WireWhy em wirewhy.com/pt-br, monte um pequeno quadro e meça. Para entender o que as leituras dizem, leia também Esquemas de aterramento TN-C-S, TN-S e TT e Por que o DR desarma?
