Dlaczego wybija różnicówka? Jak działa wyłącznik różnicowoprądowy i co naprawdę sprawdza przycisk TEST

Gaśnie światło, lodówka milknie, a w rozdzielnicy opadła jedna dźwignia: różnicówka. Podnosisz ją, a ona od razu spada. Albo trzyma tydzień i wybija w środku nocy. Żeby zrozumieć dlaczego, wystarczy jedna myśl: wyłącznik różnicowoprądowy nie mierzy, ile prądu płynie. Mierzy, czy cały prąd wraca.

Do czego służy różnicówka

Wyłącznik różnicowoprądowy (RCD, potocznie różnicówka, w starszych dokumentach „wyłącznik ochronny różnicowoprądowy”) chroni ludzi. Wyłącza obwód, gdy prąd ucieka z niego inną drogą: przez uszkodzoną izolację, przez zawilgocony odbiornik albo przez człowieka.

Równie ważne jest to, czego nie robi:

• Nie chroni przewodów przed przeciążeniem ani zwarciem między fazą a neutralnym. Za każdą różnicówką każdy obwód nadal potrzebuje wyłącznika nadprądowego albo bezpiecznika. Oba zabezpieczenia łączy wyłącznik różnicowoprądowy z członem nadprądowym (RCBO).
• Nie chroni kogoś, kto dotknie jednocześnie fazy i neutralnego. Prąd wypływa jednym przewodem i wraca drugim, więc dla różnicówki wygląda to jak zwykły odbiornik.
• Nie ogranicza wartości prądu rażenia. Ogranicza czas jego przepływu.

Jak to działa: jeden rdzeń, dwa przewody

Wewnątrz wyłącznika przewód fazowy i neutralny przechodzą przez mały pierścieniowy rdzeń przekładnika. W sprawnym obwodzie każdy amper, który wypłynie fazą, wraca neutralnym. Pola magnetyczne się znoszą i przekładnik nic nie widzi.

Jeśli część prądu wraca inną drogą, przez przewód ochronny PE, ziemię albo ciało człowieka, prądy przestają być równe. Ta różnica to prąd różnicowy. Magnesuje rdzeń, uzwojenie wtórne ją wykrywa, a wyzwalacz otwiera styki.

Najważniejszy parametr to znamionowy prąd różnicowy IΔn:

IΔn	Typowe zastosowanie
10 mA	Pojedyncze obwody, w których zależy nam na większej czułości, np. niektóre urządzenia w łazience
30 mA	Ochrona ludzi: obwody gniazd, łazienki, obwody zewnętrzne
100 mA, 300 mA	Ochrona przeciwpożarowa i wyłączniki główne dla selektywności

Różnicówka 30 mA musi zadziałać między połową a pełną wartością IΔn, czyli między 15 a 30 mA. Przy 30 mA zwykły (bezzwłoczny) wyłącznik musi się otworzyć w ciągu 300 ms, a przy 150 mA (pięciokrotność IΔn) w ciągu 40 ms. Właśnie o tę szybkość chodzi: 30 mA i te czasy dobrano tak, by prąd przez ciało człowieka został wyłączony, zanim zdąży zatrzymać serce.

Wyłączniki selektywne (typ S, oznaczone literą S w kwadracie) celowo czekają dłużej. Montuje się je na początku instalacji, żeby najpierw zadziałała różnicówka 30 mA w uszkodzonym obwodzie i tylko on został bez napięcia.

Gdzie różnicówka jest wymagana

PN-HD 60364-4-41 wymaga ochrony uzupełniającej wyłącznikiem o IΔn ≤ 30 mA dla gniazd wtyczkowych do 32 A użytkowanych przez osoby niewykwalifikowane, a PN-HD 60364-7-701 dla wszystkich obwodów w pomieszczeniach z wanną lub prysznicem. W praktyce w nowych mieszkaniach niemal każdy obwód, oświetlenie też, trafia za różnicówkę 30 mA.

Liczy się też typ. Typ AC reaguje tylko na sinusoidalny prąd upływu. Typ A wykrywa także prąd pulsujący, jaki wytwarza wiele współczesnych urządzeń z elektroniką, i to on jest dziś rozsądnym minimum w nowej instalacji. W Niemczech typu AC w ogóle nie wolno już stosować.

Dlaczego wybija: cztery najczęstsze przyczyny

1. Prawdziwy upływ do ziemi

Różnicówka robi wtedy dokładnie to, do czego służy. Czajnik z pękniętą grzałką, grzałka pralki, gniazdo zewnętrzne pełne deszczówki, gwóźdź wbity w przewód. Jeśli wybija za każdym razem, gdy włączasz jedno konkretne urządzenie, odłącz je i oddaj do sprawdzenia.

2. Pożyczony neutralny

Najczęstszy błąd w połączeniach za zdaniem „wybija, jak tylko zapalę światło”. Obwód bierze fazę zza różnicówki, ale przewód neutralny z innego miejsca: spod innej różnicówki albo z szyny N przed różnicówką. Prąd lampy wypływa przez tor fazowy wyłącznika, a wraca poza jego przekładnikiem. Dla różnicówki to prąd różnicowy, więc wybija w chwili, gdy odbiornik zaczyna pobierać prąd.

Rozwiązaniem nigdy nie jest mniej czuła różnicówka. Przewód neutralny każdego obwodu musi wychodzić z tej samej różnicówki co jego faza.

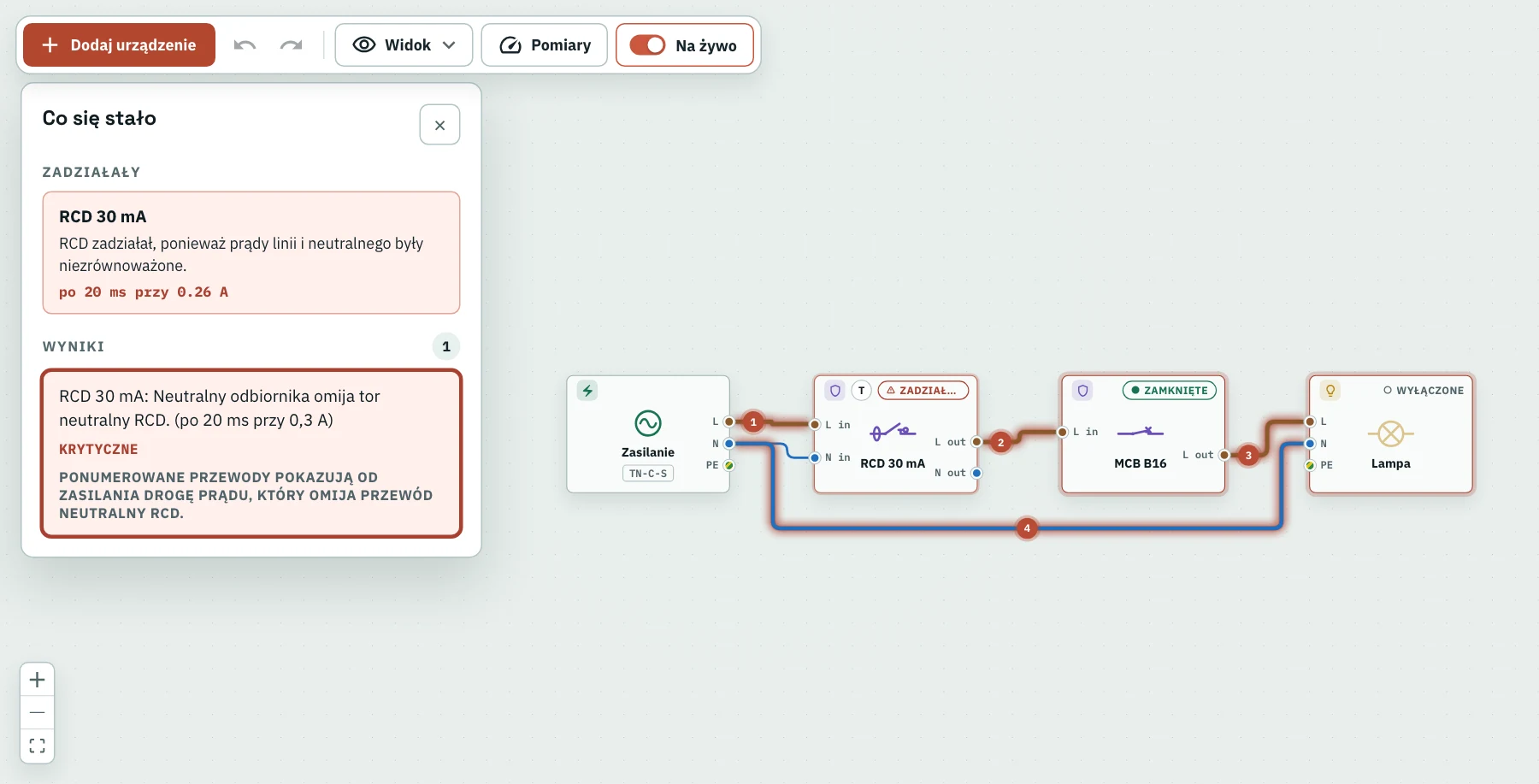

Faza lampy przechodzi przez wyłącznik różnicowoprądowy, ale przewód neutralny biegnie prosto z zasilania. Wyłącznik zadziała, gdy tylko lampa pobierze prąd; ponumerowane przewody pokazują drogę prądu, który go ominął.

3. N i PE połączone za różnicówką

Jeśli N i PE stykają się gdziekolwiek za wyłącznikiem (zamienione żyły w gnieździe, zacisk N dotykający metalowej puszki, wilgoć w puszce rozgałęźnej), część prądu neutralnego wraca przewodem PE. Różnicówka widzi różnicę i wybija, często tylko przy włączonym odbiorniku, co wygląda na przypadek.

4. Upływy, które się sumują

Komputery, ładowarki, zasilacze LED i urządzenia z filtrami sieciowymi z założenia oddają trochę prądu do PE. Każde z osobna jest nieszkodliwe; dwadzieścia na jednej różnicówce 30 mA już niekoniecznie. Praktyczna zasada mówi, żeby stały upływ nie przekraczał około 30 % IΔn. To jeden z powodów, by podzielić instalację na kilka różnicówek albo dać każdemu obwodowi RCBO.

Co robi przycisk TEST

Przycisk TEST łączy przez rezystor przewód fazowy po jednej stronie przekładnika z neutralnym po drugiej stronie. Prąd próbny wypływa przez rdzeń, a wraca obok niego, więc wyłącznik widzi celowo wytworzony prąd różnicowy i powinien zadziałać.

Naciśnięcie dowodzi, że przekładnik, wyzwalacz i mechanizm działają, a przy okazji nie pozwala stykom się „zastać”. Producenci zalecają test co kilka tygodni lub miesięcy; częstotliwość podaje nadruk na obudowie.

Czego nie dowodzi:

• że wyłącznik zadziała dostatecznie szybko przy prądzie znamionowym (to mierzy się miernikiem do badania wyłączników różnicowoprądowych w ramach pomiarów);
• że uziemienie instalacji jest sprawne, bo prąd próbny w ogóle nie płynie przez PE;
• że każdy obwód, który uważasz za chroniony, naprawdę przechodzi przez tę różnicówkę.

Jeśli po naciśnięciu TEST wyłącznik nie zadziała, jest uszkodzony. Zostaw go wyłączonego i wezwij elektryka.

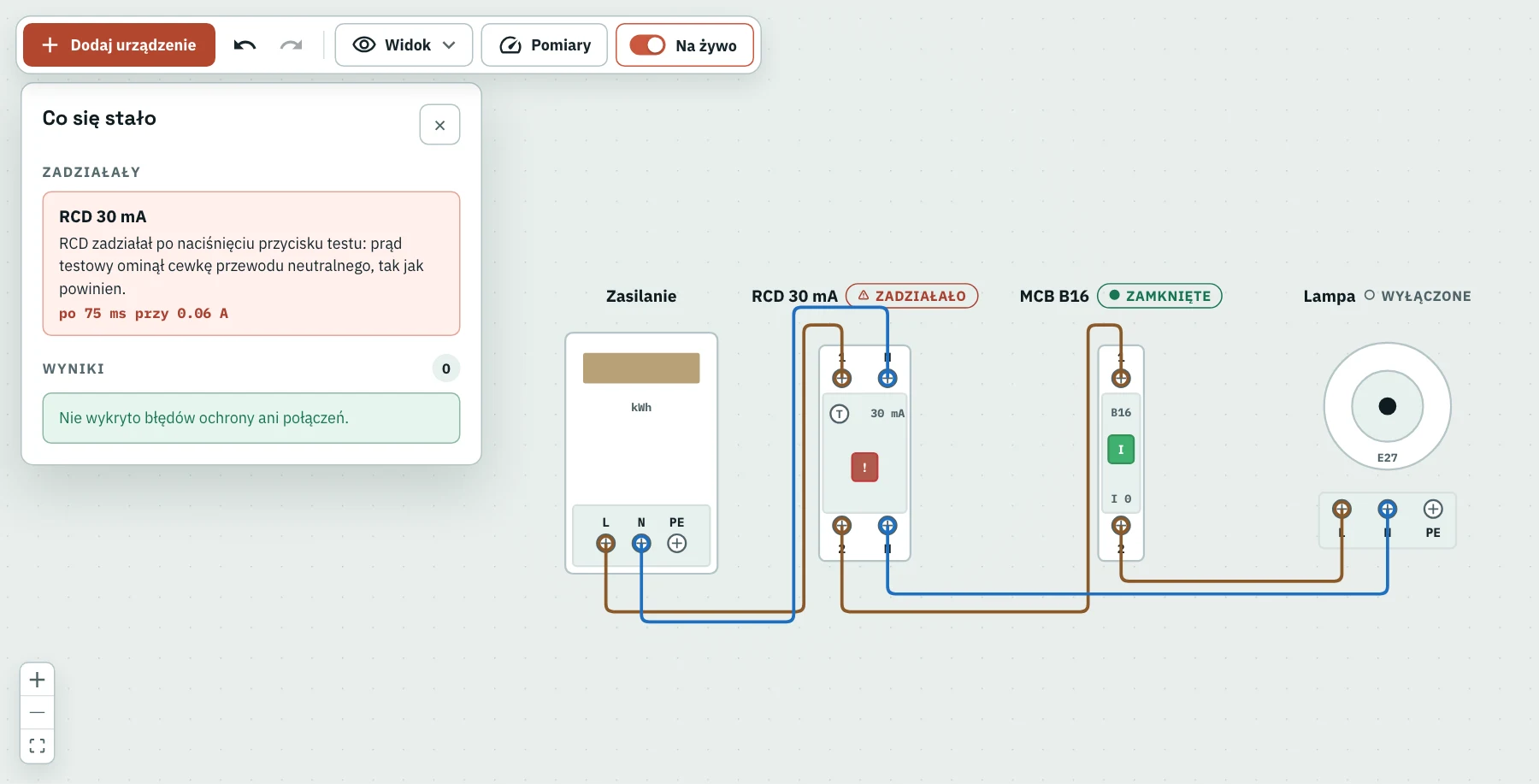

Ten sam obwód połączony poprawnie, w widoku realistycznym, po naciśnięciu TEST: wyłącznik zadziałał, a błędów połączeń brak. Test sprawdza mechanizm, nie uziemienie.

Kiedy wezwać elektryka

Jednorazowe załączenie różnicówki po pojedynczym zadziałaniu jest w porządku. Powtarzające się wybijanie to sygnał: coś upływa albo coś jest źle połączone. Szukanie przyczyny oznacza odłączanie obwodów, pomiar rezystancji izolacji i otwieranie osprzętu. To praca dla elektryka z uprawnieniami. Nigdy nie mostkuj różnicówki ani nie zamieniaj jej na mniej czułą, żeby „przestała wybijać”.
