Co potrafi WireWhy

Kurs, szukanie usterek i laboratoria urządzeń, ćwiczenia dla klasy, obwody sterowania, realistyczna tablica i rysunki, a do tego film demonstracyjny.

Otwórz symulator albo zacznij kurs →

Zobacz, jak to działa

Mała rozdzielnica z dwoma błędami. RCD wybija, gdy zapala się światło w łazience: przyczyna zostaje prześledzona i usunięta. Przewód podgrzewacza wody nagrzewa się, aż uszkodzi się izolacja, a miernik izolacji wskazuje uszkodzony przewód. Na koniec ćwiczenia, które same się sprawdzają.

Otwórz tę tablicę w symulatorze →

Ucz się krok po kroku

Każde zadanie stawia cel i sprawdza Twój obwód, jakkolwiek go połączysz. Utknąłeś? Przeczytaj podpowiedź, poproś przewodnik o kolejny krok na planszy albo zobacz rozwiązanie.

  • Kurs

    Od pierwszej lampy przez oświetlenie schodowe, zabezpieczenia i uziemienie, rozdzielnice i sterowanie silnikiem po szukanie usterek, w krótkich działach.

  • Laboratoria urządzeń

    Krótkie zadania pokazujące, co robi każde urządzenie, od bezpiecznika i RCD po stycznik i automat schodowy.

  • Arkusze ELE.02

    Zadania praktyczne z egzaminu ELE.02 na pełnej tablicy: montaż, pomiary i sprawdzenie, czy wszystko działa.

Zacznij kurs

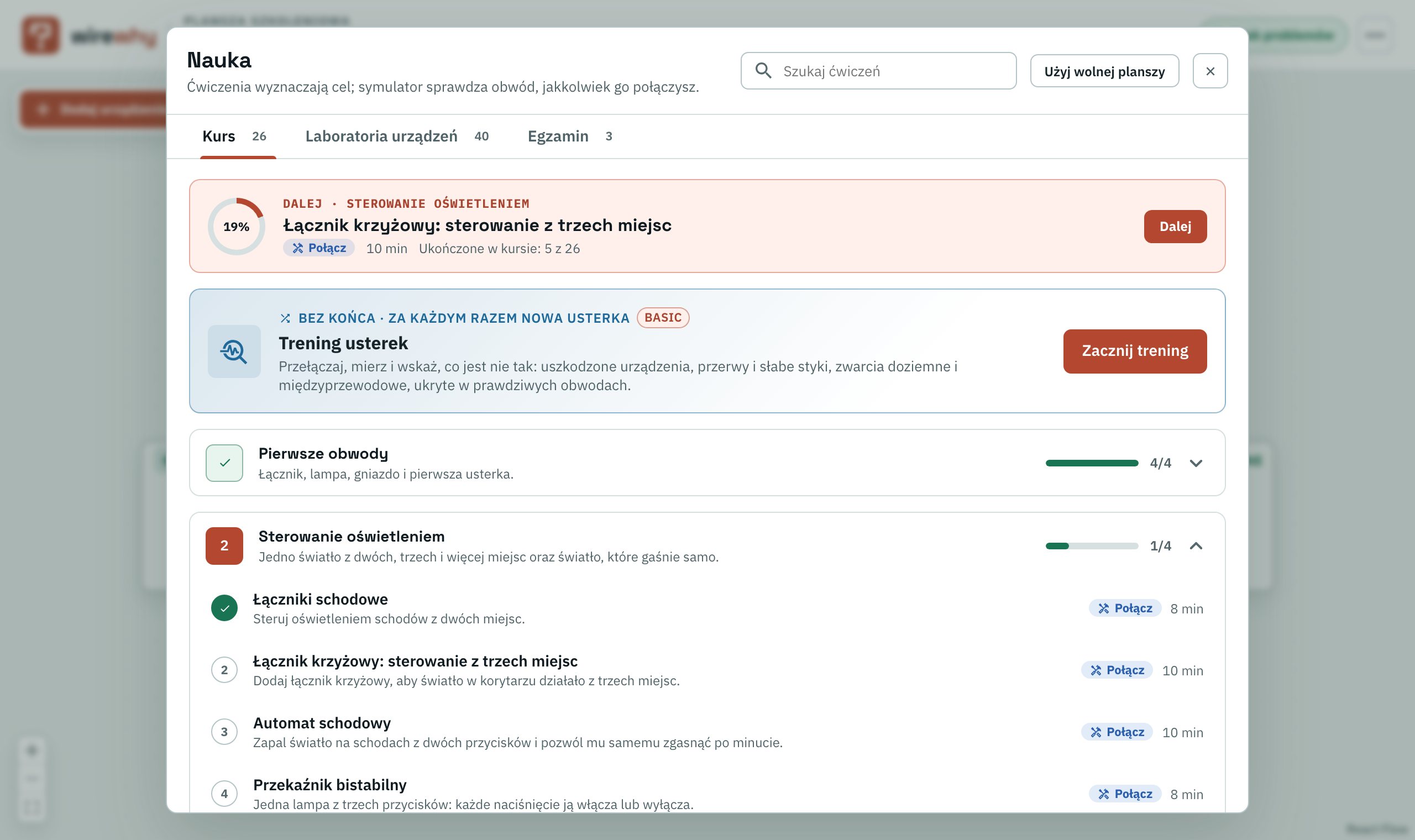

Nauka: kurs w działach z postępem, laboratoria urządzeń i ćwiczenia egzaminacyjne.

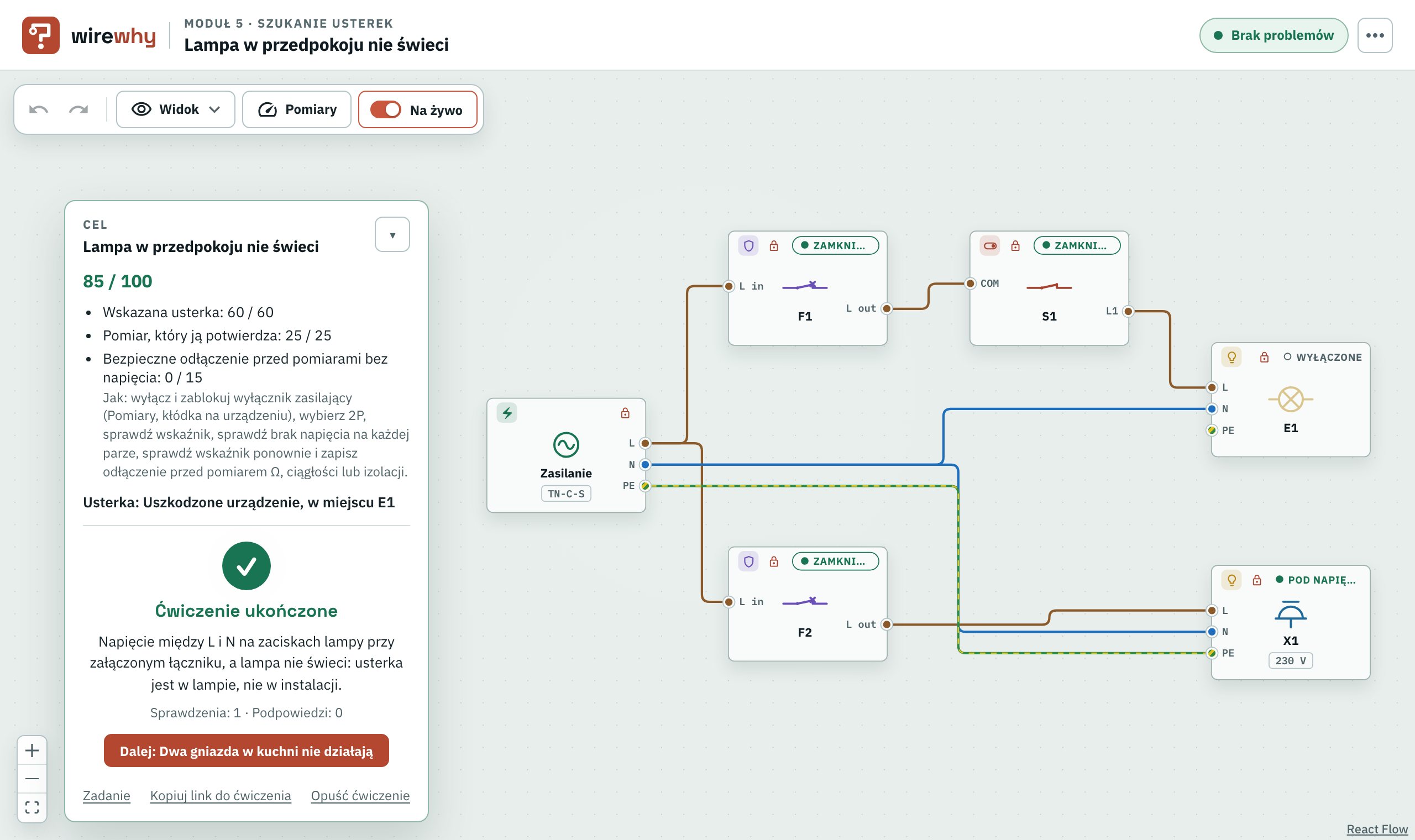

Rozwiązana tablica z usterką: zapisany pomiar 230 V na lampie, która nie świeci, lampa wskazana jako uszkodzona i ocena 85 na 100.

Szukaj usterek jak na prawdziwym zleceniu

Obwód, który powinien działać, a nie działa. Nic nie podpowiada, gdzie jest usterka: przełączasz, mierzysz i wskazujesz, co jest nie tak, a dopiero potem ją widzisz.

  • Tablice z usterkami jak z prawdziwych zleceń

    Ciemna lampa w przedpokoju, martwe gniazda w kuchni, RCD, który nie chce się utrzymać, silnik buczący na dwóch fazach: każda z historią i usterką w tle.

  • Trening bez końca

    Za każdym razem nowa usterka w prawdziwych obwodach: uszkodzone urządzenia, przerwy i słabe styki, zwarcia doziemne i międzyprzewodowe.

  • Oceniane jak na egzaminie

    60 punktów za usterkę, 25 za zapisany pomiar, który ją potwierdza, 15 za bezpieczne odłączenie przed pomiarami bez napięcia. Wskazanie o jedno urządzenie obok to „blisko”.

Spróbuj tablicy z usterką

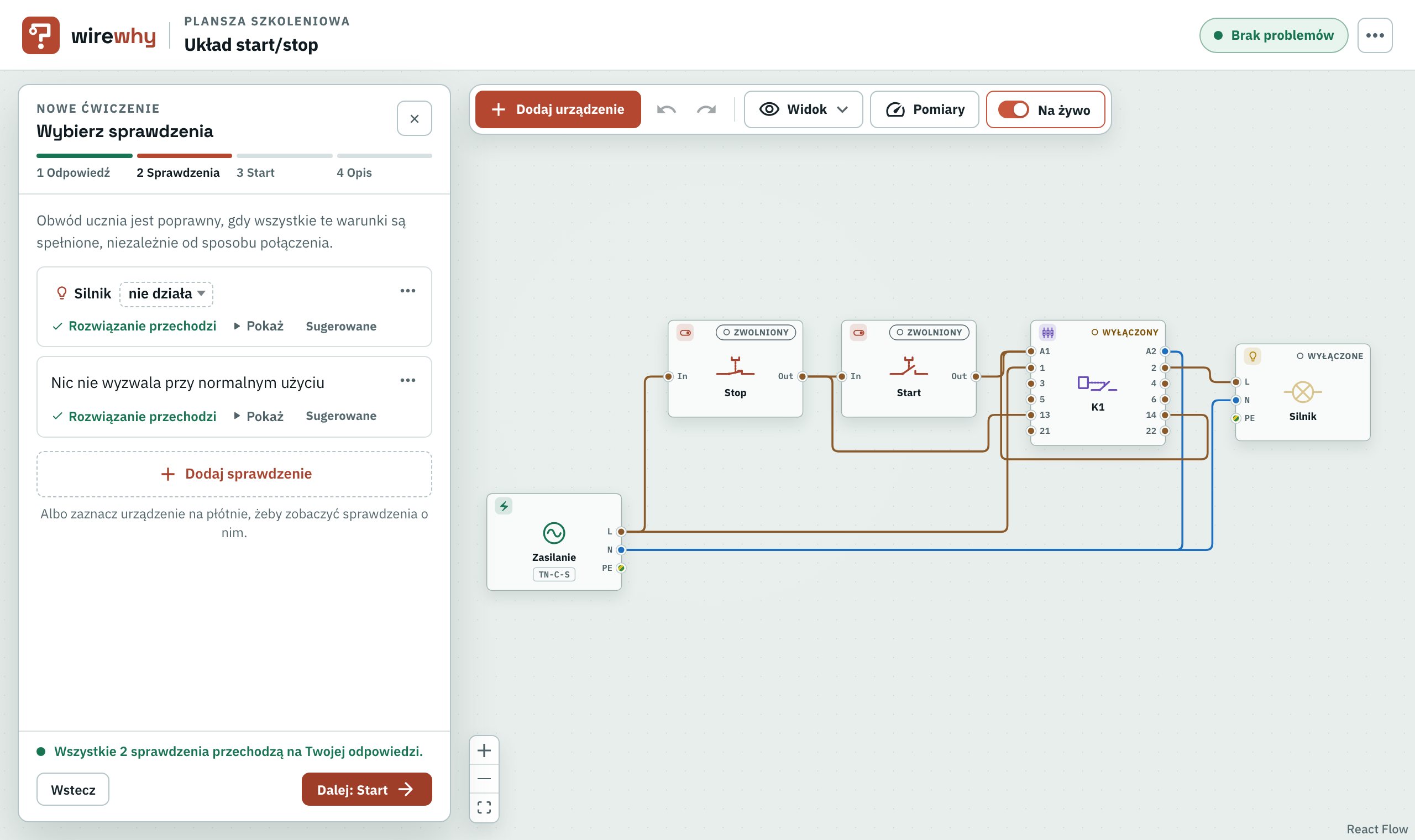

Kreator ćwiczeń na obwodzie start/stop: warunki zapisane prostymi zdaniami, każdy spełniony przez rozwiązanie autora.

Ćwiczenia, które same się sprawdzają

Połącz poprawne rozwiązanie, wybierz warunki do sprawdzenia („lampa świeci, gdy łącznik jest zamknięty”, „zadziała tylko RCD”), ustal stan początkowy i opublikuj. Uczniowie od razu dostają rzetelną ocenę; zaliczone jest każde połączenie, które spełnia wszystkie warunki.

Od łącznika światła po sterowanie silnikiem

Układ z przyciskami ZAŁ i WYŁ oraz stycznikiem z podtrzymaniem, rozruch gwiazda-trójkąt z przekaźnikiem czasowym, przekaźniki czasowe, bistabilne i automaty schodowe odliczające czas na planszy; wyłącznik silnikowy i przekaźnik kontroli faz. Układy sieci TN-C-S, TN-S i TT; łączniki jednobiegunowe, schodowe i krzyżowe; gniazda, grzejniki i silniki.

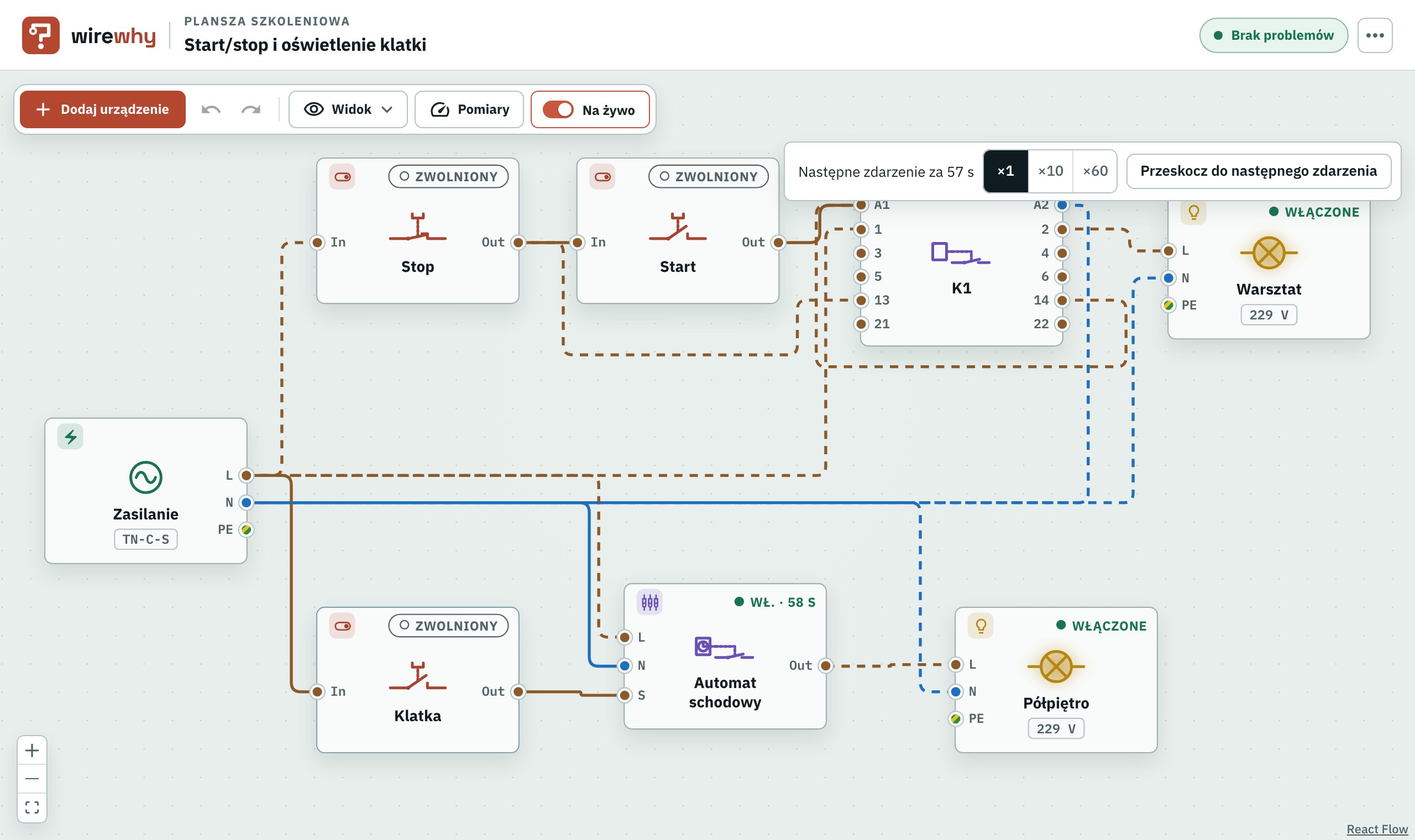

Układ ZAŁ/WYŁ ze stycznikiem z podtrzymaniem i automat schodowy odliczający czas.

Zobacz, jak to wygląda naprawdę

Przełącz na widok realistyczny, a każde urządzenie zobaczysz od frontu: wyłączniki i RCD na szynie TH35, listwy N i PE pod nimi, łączniki, lampy i gniazda jak po montażu, a przewody doprowadzone do zacisków. Symulacja i sprawdzanie działają tak samo w obu widokach.

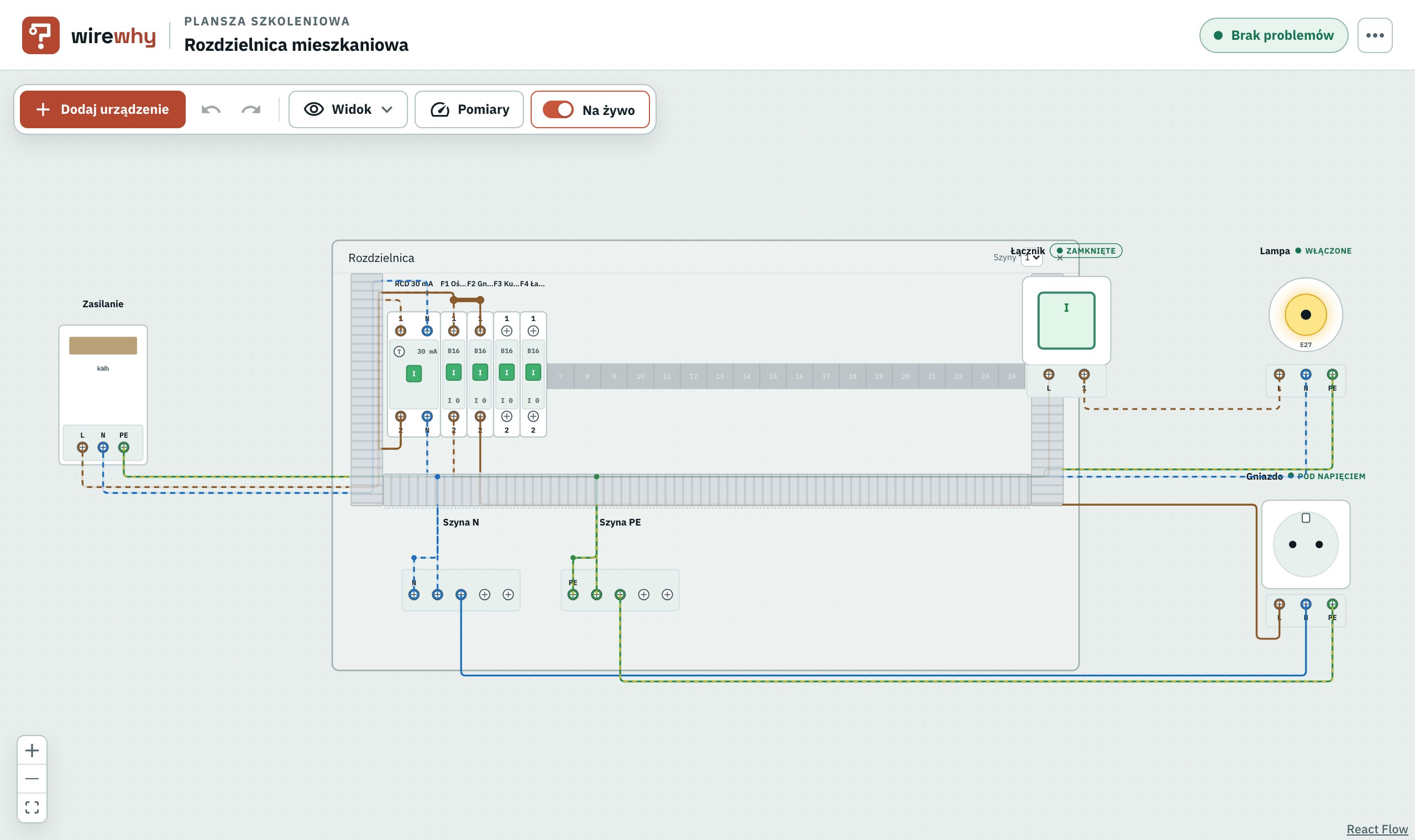

Rozdzielnica w widoku realistycznym: RCD i wyłączniki na szynie TH35, listwy N i PE oraz łącznik, lampa i gniazdo podłączone do zacisków.

Rozdzielnica od razu na rysunku

Jedna rozdzielnica na płótnie daje pięć arkuszy: schemat połączeń, schemat jednokreskowy, widok rozdzielnicy, plan zacisków i opisy do każdego wyłącznika. Powstają z obwodu tak, jak jest połączony, więc przewód N na złej listwie jest czerwony także na papierze.

  • Zanim zaczniesz montaż

    Rozrysuj małą rozdzielnicę, sprawdź, co zadziała, a co zostanie pod napięciem, i wydrukuj schemat połączeń oraz plan zacisków na budowę.

  • Uziemienie takie, jakie jest

    PEN i miejsce jego rozdziału w TN-C-S, PE z sieci w TN-S, uziom w TT; ograniczniki przepięć i grupy RCD tam, gdzie są zamontowane.

  • Dla ucznia

    Przekaż rysunki razem z rozdzielnicą: który przewód na który zacisk, szyna po szynie.

Rysunki do nauki i planowania, nie certyfikowana dokumentacja projektowa.

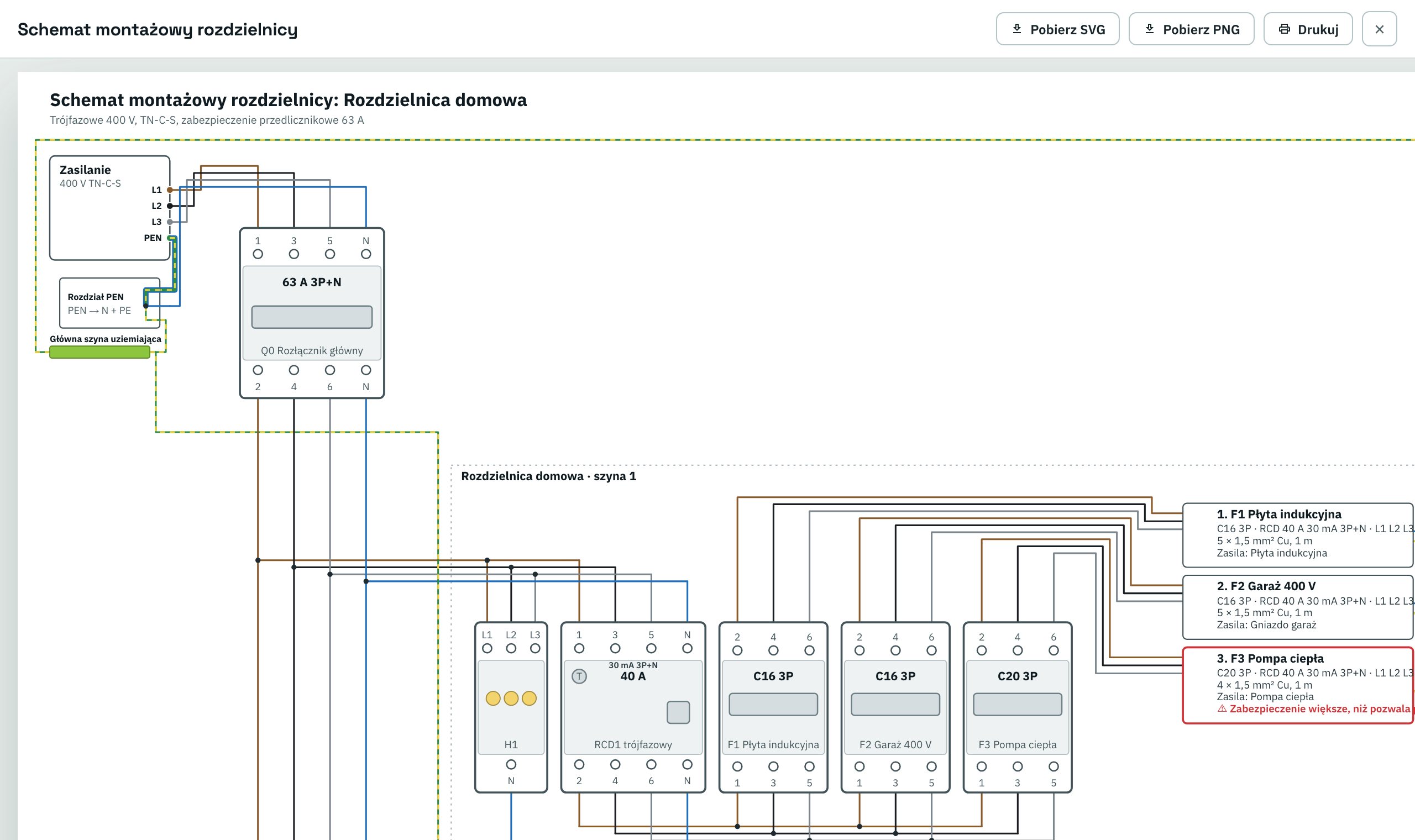

Schemat połączeń rozdzielnicy domu na trzech szynach: PEN zasilania rozdzielony na N i PE, rozłącznik główny, RCD 30 mA i wyłączniki trójfazowe na szynie 1 oraz opis każdego obwodu.

Aparaty z prawdziwej instalacji, narysowane jak w podręczniku

Zbuduj obwód. Zepsuj go. Zobacz, co się stanie.
